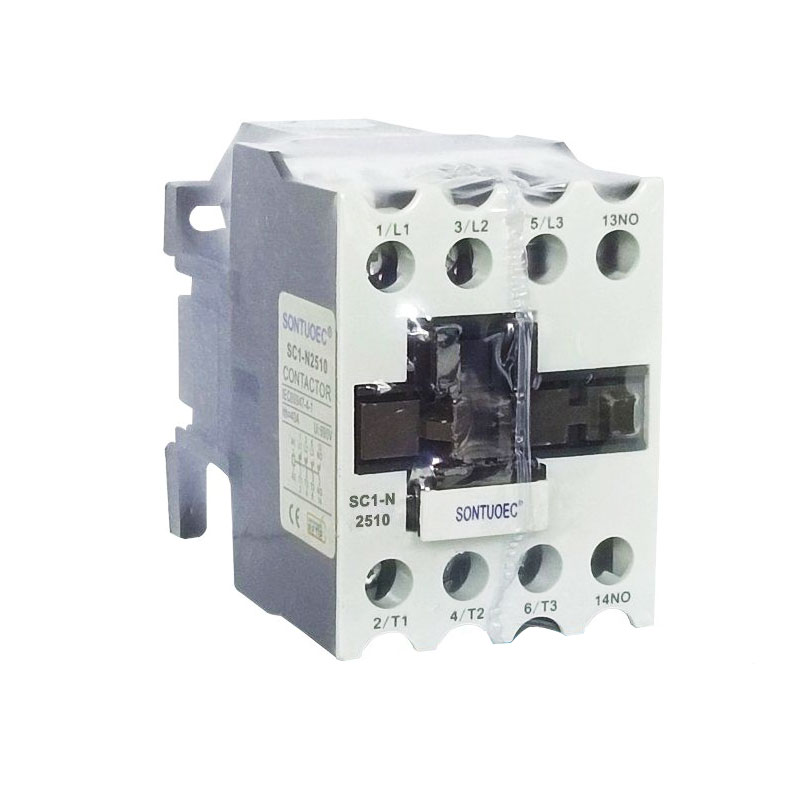

3 Kutub AC Kontaktor

Struktur jeung prinsip gawé

Struktur:

Sistim éléktromagnétik: ngawengku komponén kayaning coils, cores, jeung sajabana, nu dipaké pikeun ngahasilkeun fluks magnét pikeun ngajalankeun lawang jeung nutup tina sistem kontak.

Sistim kontak: kaasup kontak utama jeung kontak bantu. Kontak utama dipaké pikeun mawa arus tinggi, sarta kontak bantu dipaké pikeun ngawujudkeun pangiriman jeung eupan balik sinyal kontrol.

Arc extinguishing alat: Dipaké pikeun extinguish arc dihasilkeun nalika kontak dipegatkeun pikeun ngajaga kontak tina karuksakan.

Cangkang: dipaké pikeun ngajaga komponén internal tina lingkungan éksternal.

Prinsip Kerja:

Nalika coil ieu energized, inti beusi dibangkitkeun magnetism sarta metot sistem kontak nutup, sahingga sirkuit tilu-fase kabuka.

Nalika coil ieu de-energized, inti beusi leungit magnetism sarta sistem kontak misahkeun handapeun aksi cinyusu pikeun megatkeun sirkuit tilu-fase.

Katilu, aplikasi jeung seleksi

Aplikasi:

3 Kutub AC Contactor loba dipaké dina automation industri, sistem kakuatan sarta automation wangunan.

Éta tiasa dianggo pikeun ngontrol operasi sapertos ngamimitian, ngeureunkeun sareng ngabalikeun motor tilu-fase.

Éta ogé tiasa dianggo pikeun ngawujudkeun kadali jauh sareng panyalindungan sistem kakuatan.

Pilihan:

Lamun milih hiji 3 Kutub AC Contactor, faktor kayaning tegangan dipeunteun, dipeunteun ayeuna jeung tipe beban tina sistem kakuatan kudu dianggap.

Rating ayeuna kedah langkung ageung atanapi sami sareng arus operasi maksimum beban.

Rating tegangan kedah diadaptasi kana tingkat tegangan sistem kakuatan.
