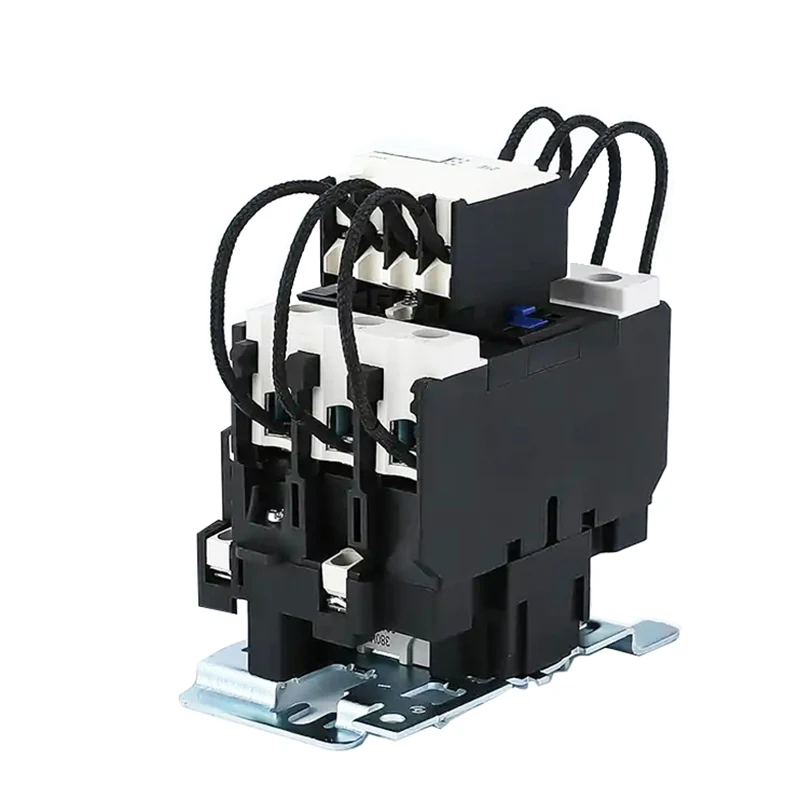

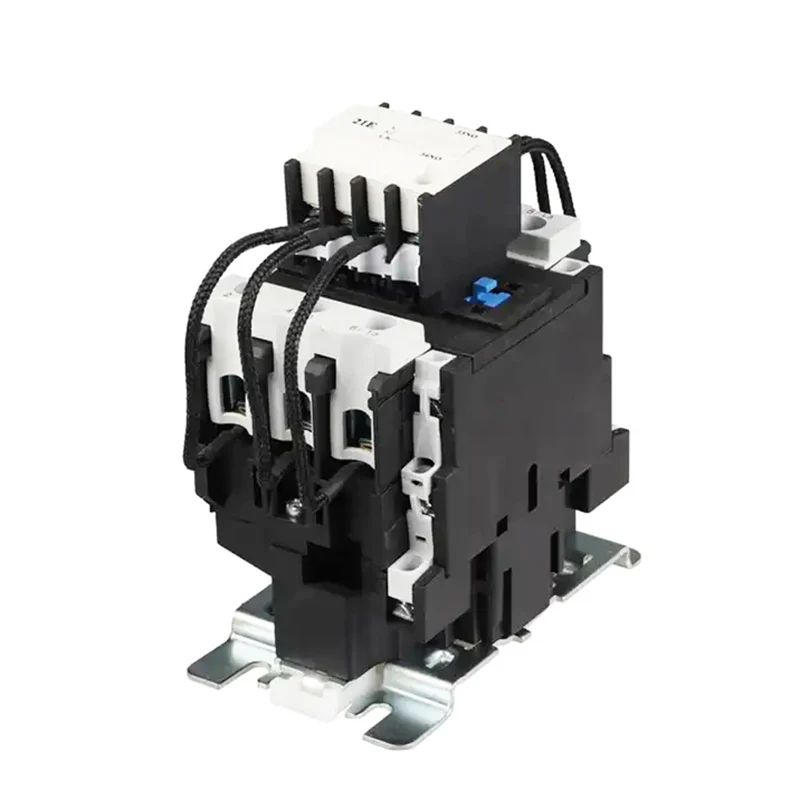

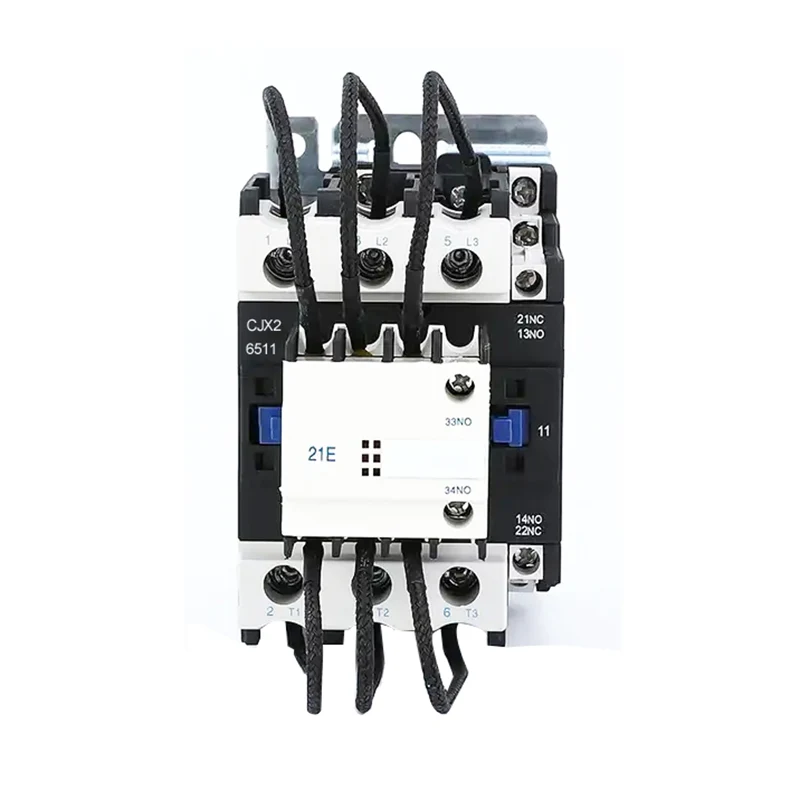

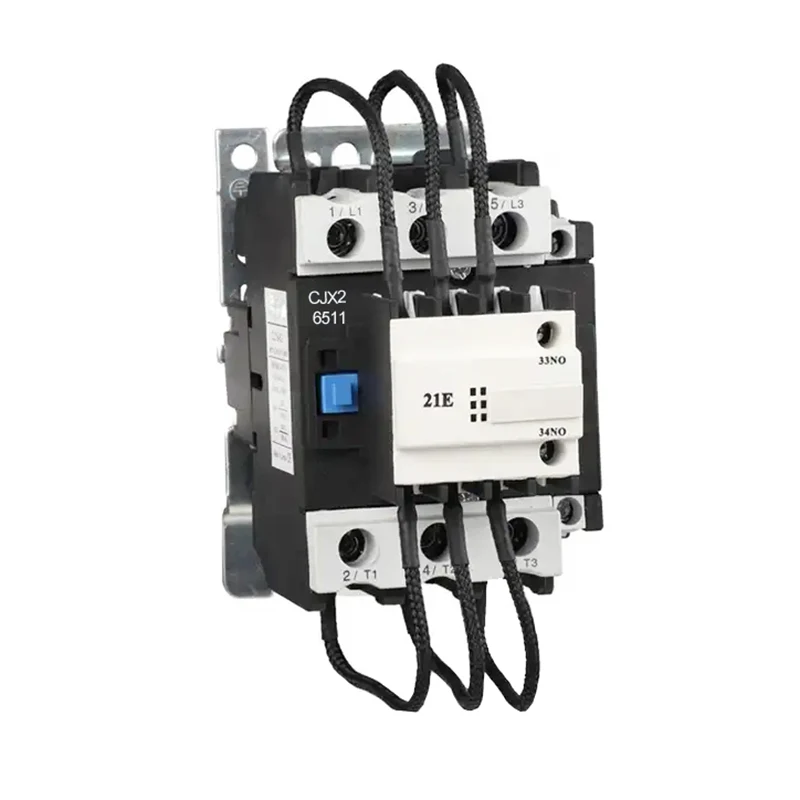

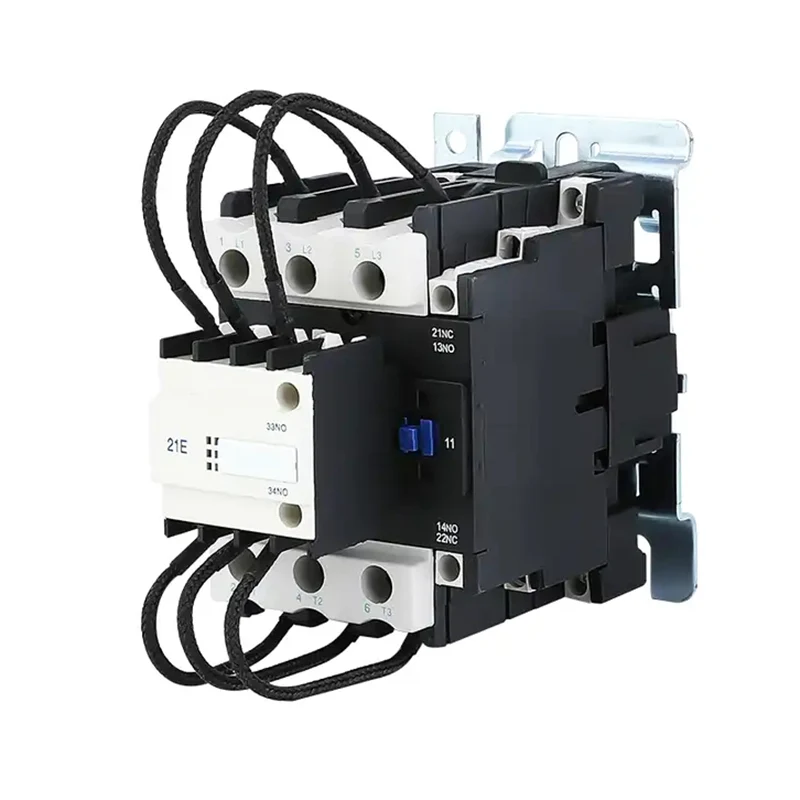

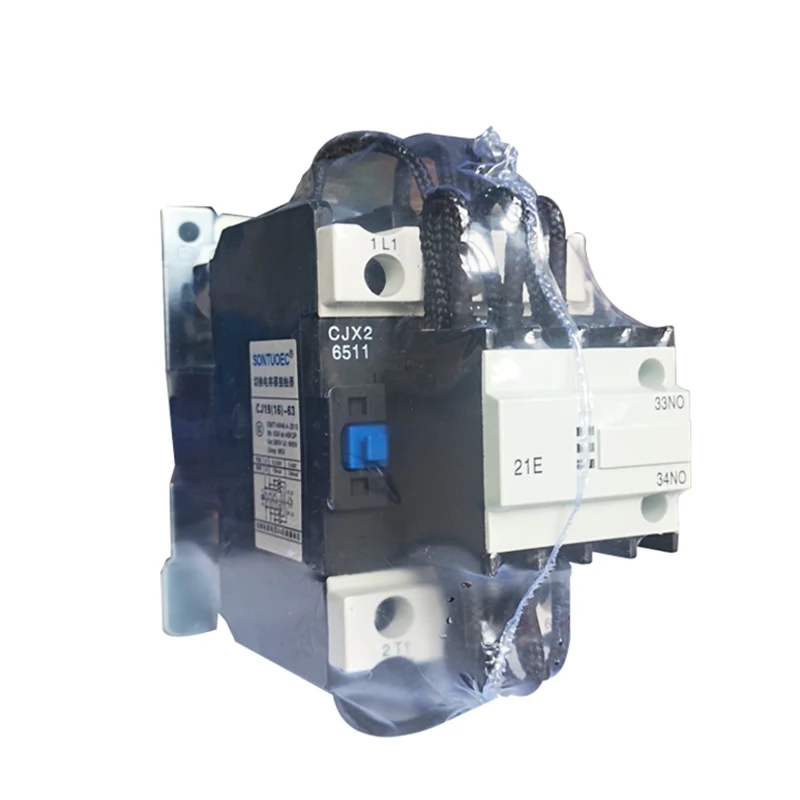

Hubungan AC Magnet

Hubungan magnét dipaké dina jaringan kakuatan AC 50Hz atanapi 60hz, dugi ka 380V, kanggo operasi-standar kontrol karasih living Ciritif. Kalayan alat antisurge, éta tiasa ngirangan panyawat paningkatan sareng nyegah tina seueur buutan.

Kirim Pananya

Panjelasan Produk

Ngetik		CJ19-09	CJ19-12	CJ19-18	CJ19-25	CJ19-32	CJ19-40	CJ19-50	CJ19-65	CJ19-80	CJ19-95
Dipeunteun ayeuna damel (a)	AC3	9	12	18	25	32	40	50	65	80	95
Dipeunteun ayeuna damel (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Pertandingan standar Motors 50 / 60Hz konsistegori AC-3	220 / 230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380 / 400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660 / 690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Dipasang saé ayeuna (a)		20	20	32	40	50	60	80	80	125	125
Hirup listrik	AC3 (X104)	100	100	100	100	80	80	60	60	60	60
Hirup listrik	Ac4 (X104)	20	20	20	20	20	15	15	15	10	10
Kahirupan mékanis (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Jumlah kontak	3p + henteu					3p + NC + henteu
Jumlah kontak	3p + NC					3p + NC + henteu

Snel19 ngarobih aksés aksés kapasrorasi péngkor anu dianggo dina jaringan kakuatan AC 50Hz atanapi 60hz, dugi ka 380V, kanggo operasi-daya konspencing LV. Kalayan alat antisurge, éta tiasa ngirangan panyawat paningkatan sareng nyegah tina seueur buutan.

Prinsip operasi

Prinsip operasi acika salaku dumasar kana indhromagnetic sareng kakuatan magnét. Nalika coil sumtakeun, médan magnét anu ngahasilkeun kakuatan inti inti beusi sareng nutup kontak, saesolan sirkuit. Nalika coilna ditanyakeun, médan magnét ngaleungit, inti inti beusi dina kaayaan musim semi, kontak éta rusak sareng sirkuit disimpen. Ku cara kieu, ngahormaan magnét AC. Raték ngendalikeun kontrol AC.

Struktur sareng komposisi

Hubungan AC magnét utamina diwangun ku bagian-bagian ieu:

Sistem éléktromagnétis: Meuntisa komponén sapertos celies, ciji sareng arta, anu bagéan konci pikeun ngahasilkeun médan jagnés sareng posisi magnét.

Susata kontak: kalebet kontak utama sareng kontak akuxiliér, anu digunakeun pikeun ngaktipkeun sareng mareuman sirkuit. Kontak utama biasana biasana mawa currawan langkung ageung, sedengkeun kontak aku bijil anu dianggo pikeun ngawujudkeun rupa fungsi kontrol.

Altip Inwalkeun Arc: Dipaké pikeun mareuman ARC nalika kontak dipegatkeun, nyegah busur ti ngarusak kontak.

Komponén séjén: sapertos cinyusu, kacétetas, ngingetkeun, andhl., dianggo pikeun ngadukung komponén normal.

Fitur struktur

1.Man ngahubungi kalayan résistansi terbatas ayeuna, tiasa ngawatesan gentos-in gear dina nilai anu diidinan.

2.The kontak ieu langsung ngalakukeun struktur istirahat Dual, Acting Professisme Betting, gampang pisan dicarioskeun, compact offoniveent ngagulung kontak.

Coklat Terminal diperyogikeun ku panutupanana, aman sareng dipercaya.

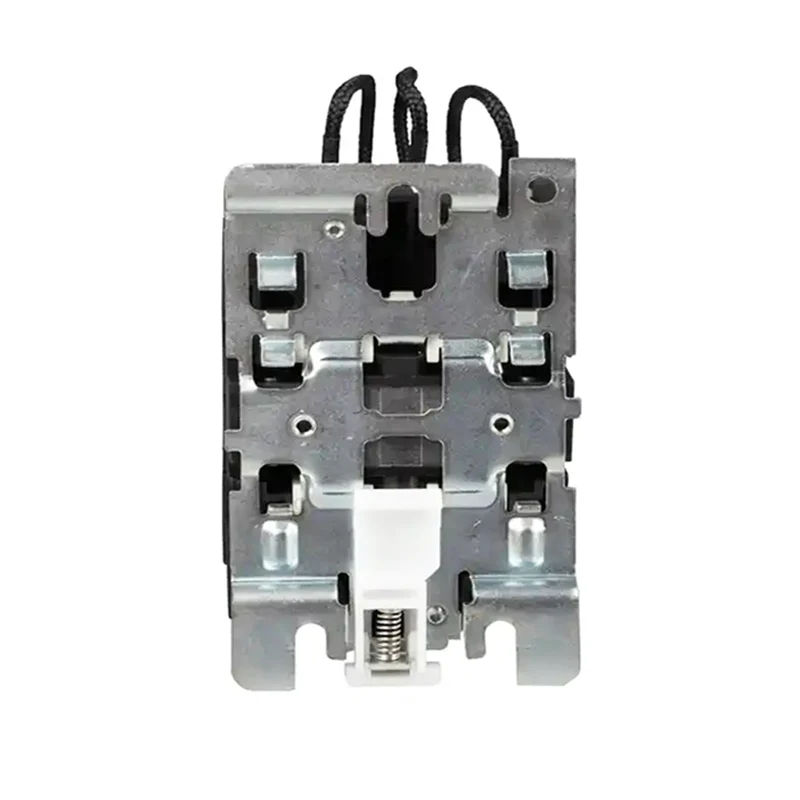

4.it tiasa dipasang ku screws, atanapi dina 35 / 75MM standar.

Kaayaan kerja sareng instalasi

(1) suhu ambien: -5 ℃ - + 40 ℃, suhu rata-rata alit teu lumayan henteu langkung di luhur + 35 ℃ dina 24 jam.

(2) kaayaan atmosfir: asor laut ambeu dina 50% nalika + 40 o℃. Dina suhu betah rata-rata rata-rata + 25 ℃ Am rata-rata kalayan kalembaban relatif maksimal nyaéta 90%, sareng mertimbangkeun suhu gél sareng kajantenan di beungeuteun gel.

(3) jangkungna henteu langkung luhur ti 2000M nalika pamasangan.

(4) Kelas Pollusi: 3 kelas

(5) Kelas Pamasangan: III

(6) kaayaan pamasangan: nanjian, permukaan pesawat anu nangtung henteu langkung ti ± 5 °, sareng henteu aya dekura anu penting sareng g getar.

Fitur utama

Gawe beriveri tiasa damel: ngahorm magnét acampil anu didamel tina bahan kualitas luhur sareng prosés manufering canggih. Anu ngagaduhan kabungtionity tinggi.

Kahirupan anu lami: Sistem kontak didamel tina bahan tahan tahan, anu tiasa nometan ayeuna sareng tegangan, manjangkeun umur jasa.

Gampang Nangtukeun: Struktur ieu nyababkeun, gampang katempur sareng perbaikan, ngirangan biaya pangropéa.

Rupa-rupa spésifikasi: supados nyumponan kabutuhan pangguna anu béda, ngahubungkeun kontak acagnis ngagaduhan rupa spésifikasi anu ayeuna, angka tegalan anu béda.
