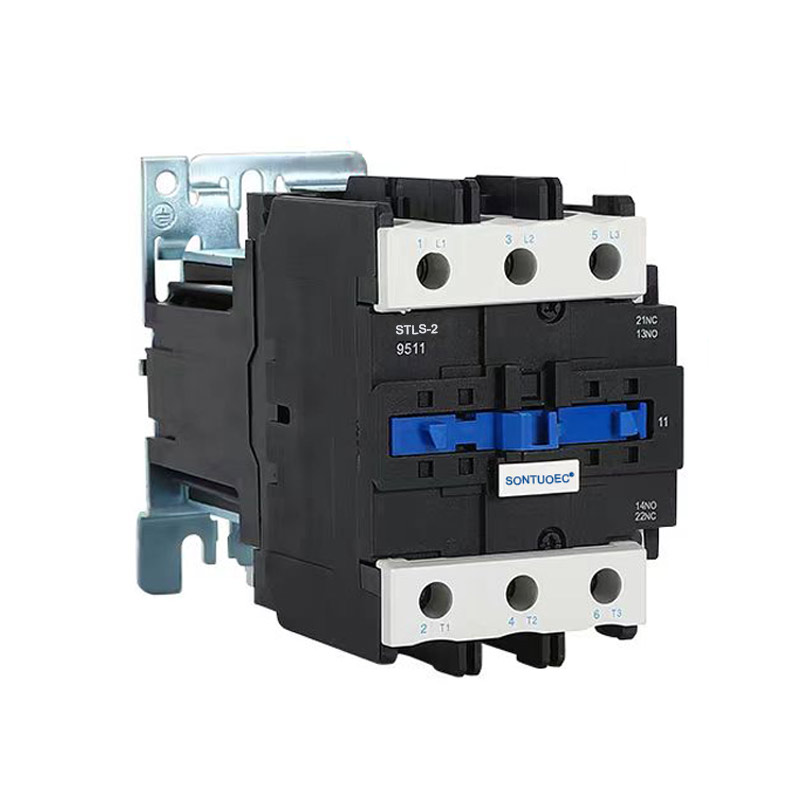

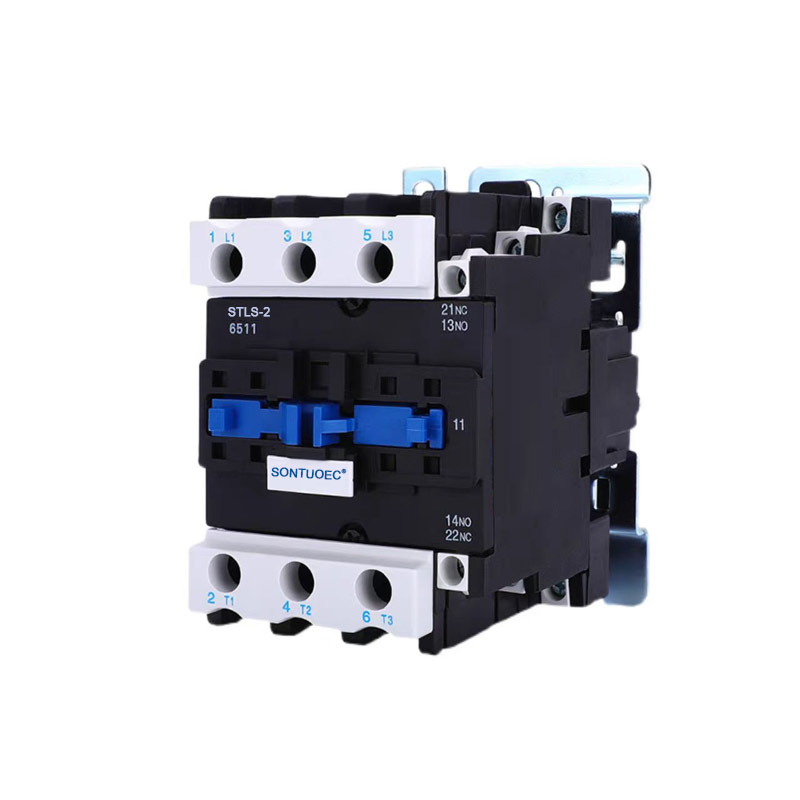

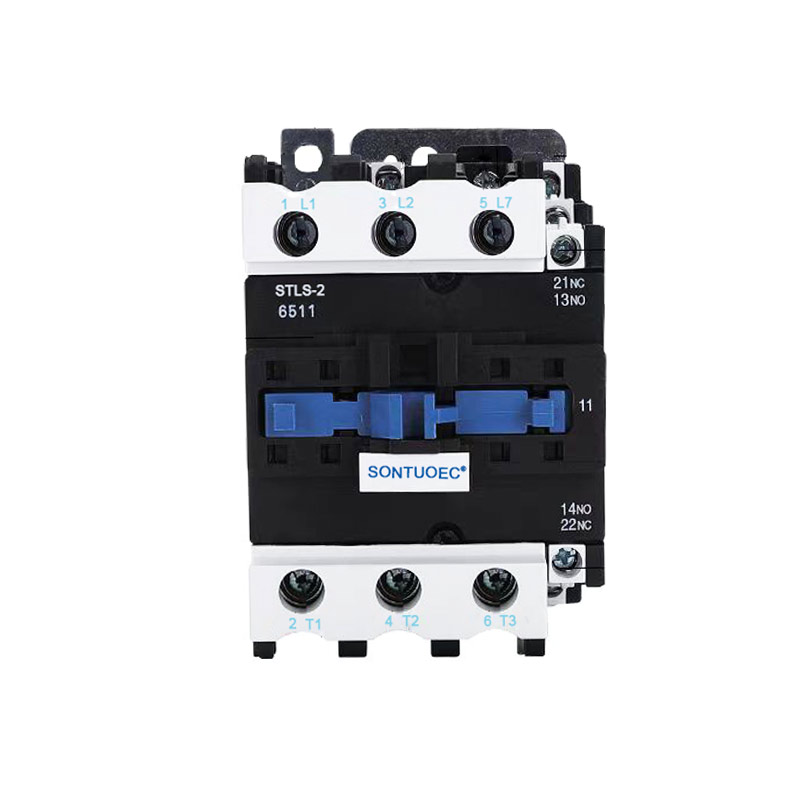

Stls-2 (Cjx2) Runtuyan Mechanical Interlocking Contactor

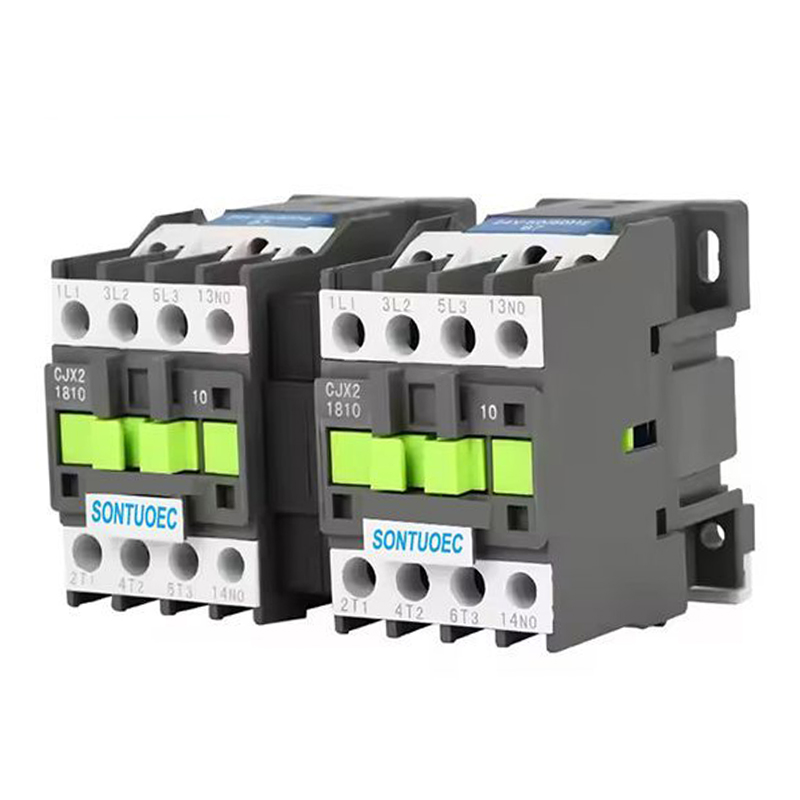

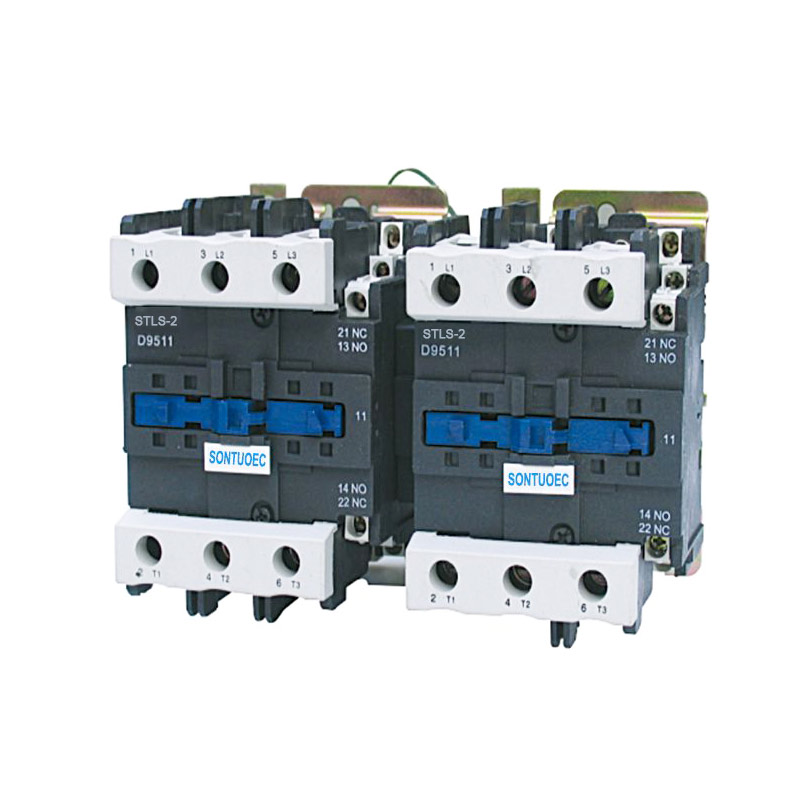

Stls-2(Cjx2) Series Mechanical Interlocking Contactor cocog pikeun dipaké dina sirkuit nepi ka tegangan dipeunteun 660V AC 50Hz, ayeuna 620A, pikeun convertible ngadalikeun motor. alat interlocking mékanis Ieu ensures changeover kontak tina dua contactors convertible. Éta saluyu sareng Standar IEC60947-4-1.

Modél:STLS-2(CJX2)

Kirim Pananya

Panjelasan Produk

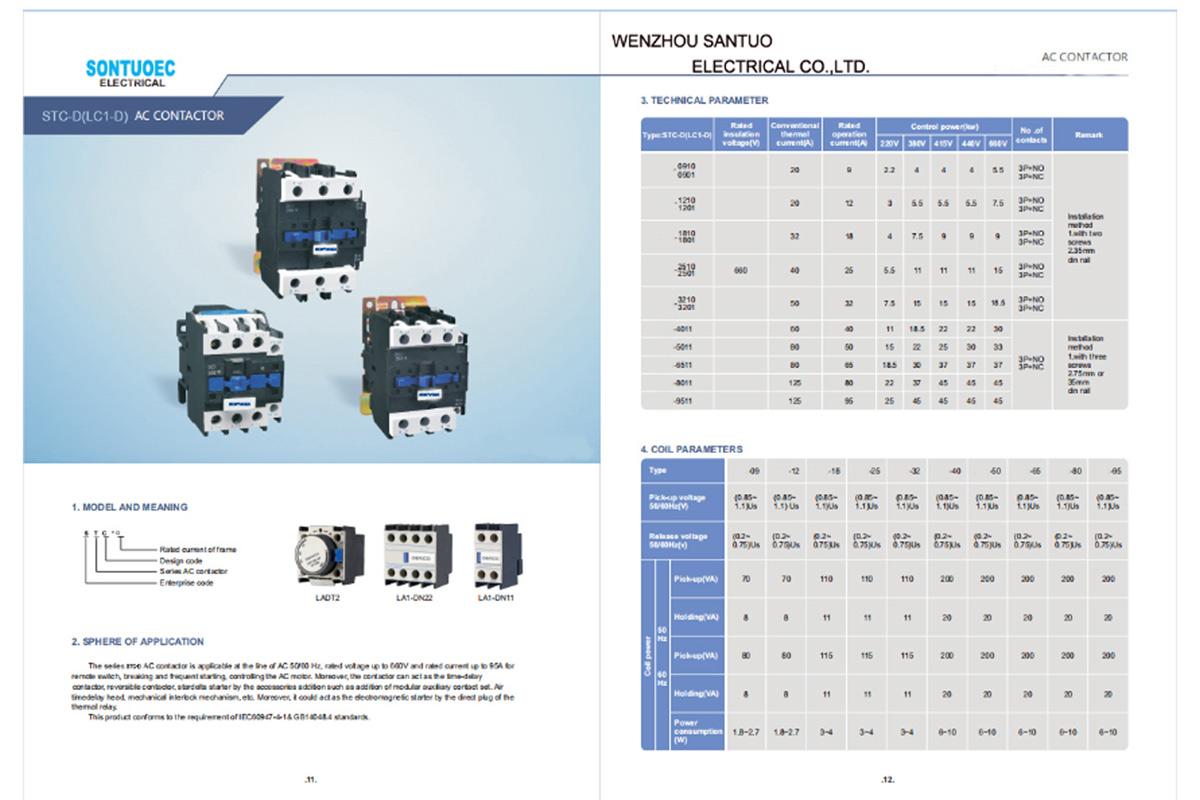

Tipe		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
tegangan insulatio dipeunteun		660	660	660	660	660	660	660	660	660	660
termal konvensional		20	24	32	40	50	60	75	80	110	125
ayeuna		20	24	32	40	50	60	75	80	110	125
Dipeunteun operasional		9	12	16	25	32	40	50	63	80	95
ayeuna		9	12	16	25	32	40	50	63	80	95
dikawasa	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
kakuatan (kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
Catetan		Pamasangan tina					Pamasangan tina
		relays tiasa make dua screws					relays tiasa tilu
		sarta ogé ngagunakeun 35mm					screws sarta ogé ngagunakeun éta
		rel pamasangan					75mm atanapi 35mm instalasi
							rel

Struktur jeung ciri

Struktur:

3P AC Contactor biasana diwangun ku sistem éléktromagnétik (kaasup coil, inti, jsb), sistem kontak (kaasup kontak utama jeung kontak bantu), arc extinguishing alat jeung cangkang jeung bagian séjén. Di antarana, kontak utama dipaké pikeun mawa arus tinggi, sarta kontak bantu dipaké pikeun ngawujudkeun pangiriman jeung eupan balik sinyal kontrol.

Fitur:

Kalayan tilu kontak bebas, éta tiasa ngontrol kakuatan tilu-fase sareng hiji garis enol dina waktos anu sami.

Sistim kontak dijieunna tina bahan kualitas luhur kalawan konduktivitas alus sarta lalawanan maké.

Sistem éléktromagnétik boga kakuatan nyeuseup cukup pikeun reliably kalibet jeung ngaleupaskeun kontak.

Alat pareum busur sacara efektif tiasa mareuman busur anu dihasilkeun nalika kontakna dipegatkeun, ngajagi kontak tina karusakan.

Stls-2(Cjx2) Series Mechanical Interlocking Contactor cocog pikeun ngagunakeun dina sirkuit tegangan dipeunteun nepi ka 660V AC 50Hz atawa 60Hz, dipeunteun ayeuna nepi ka 95A, pikeun nyieun & megatkeun, remen ngamimitian & ngadalikeun motor AC. Digabungkeun jeung blok kontak bantu, timer reureuh & mesin- interlocking alat jsb, eta jadi tunda contactor, mékanis interlocking contactor, béntang-delta starter. Kalayan relay termal, éta digabungkeun kana starter éléktromagnétik. Kontaktor dihasilkeun nurutkeun IEC 60947-1.

Prinsip Operasi

Nalika coil tina 3P AC Contactor ieu energized, inti beusi dibangkitkeun magnetism sarta metot sistem kontak nutup, sahingga nyambungkeun catu daya tilu-fase sarta kawat enol. Nalika coil ieu de-energized, inti leungiteun magnetism sarta sistem kontak misahkeun handapeun aksi cinyusu, sahingga disconnecting catu daya tilu-fase tina garis enol. Ku cara kieu, 3P AC Contactor tiasa ngawujudkeun kadali jauh tina beban listrik.

Skenario Aplikasi

3P AC Contactor ieu loba dipaké dina sagala rupa sistem kakuatan nu kudu ngadalikeun kakuatan tilu-fase jeung hiji garis enol dina waktos anu sareng, kayaning:

Widang automation industri: dianggo pikeun ngontrol motor ngamimitian, ngeureunkeun sareng ngabalikeun operasi.

Sistim kakuatan: dipaké pikeun ngawujudkeun kadali jauh jeung perlindungan sistem kakuatan.

Automation wangunan: dipaké pikeun ngadalikeun mimiti jeung ngeureunkeun cahaya, AC jeung parabot lianna.

Stls-2(Cjx2)Series Mechanical Interlocking Contactor
