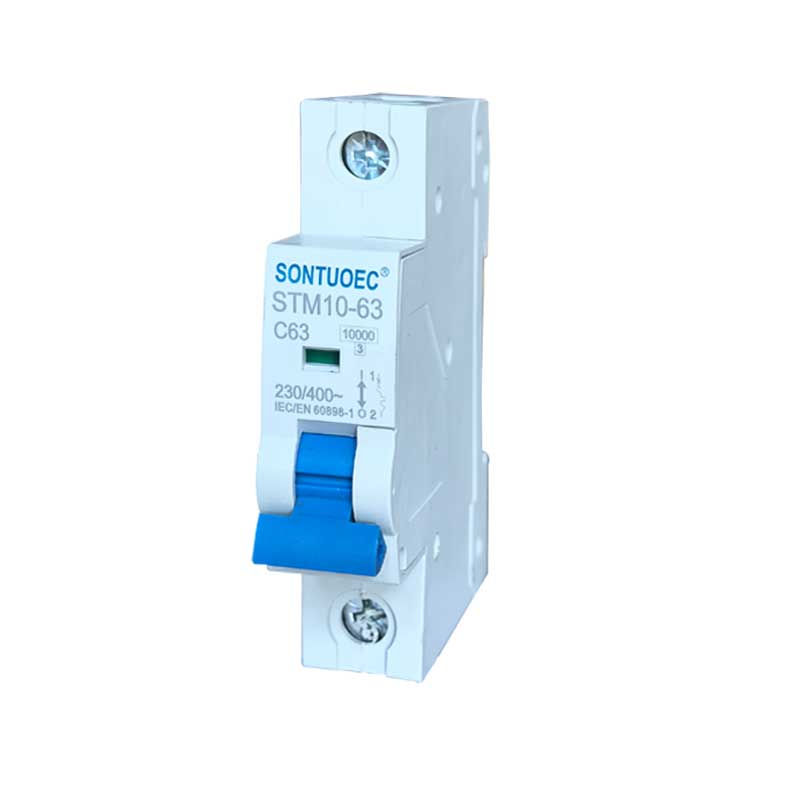

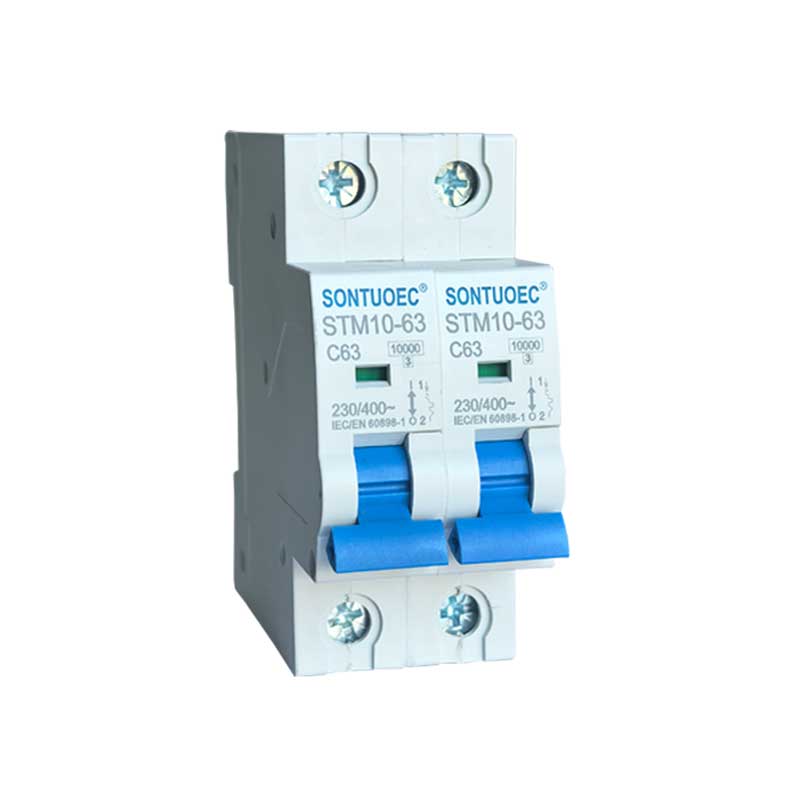

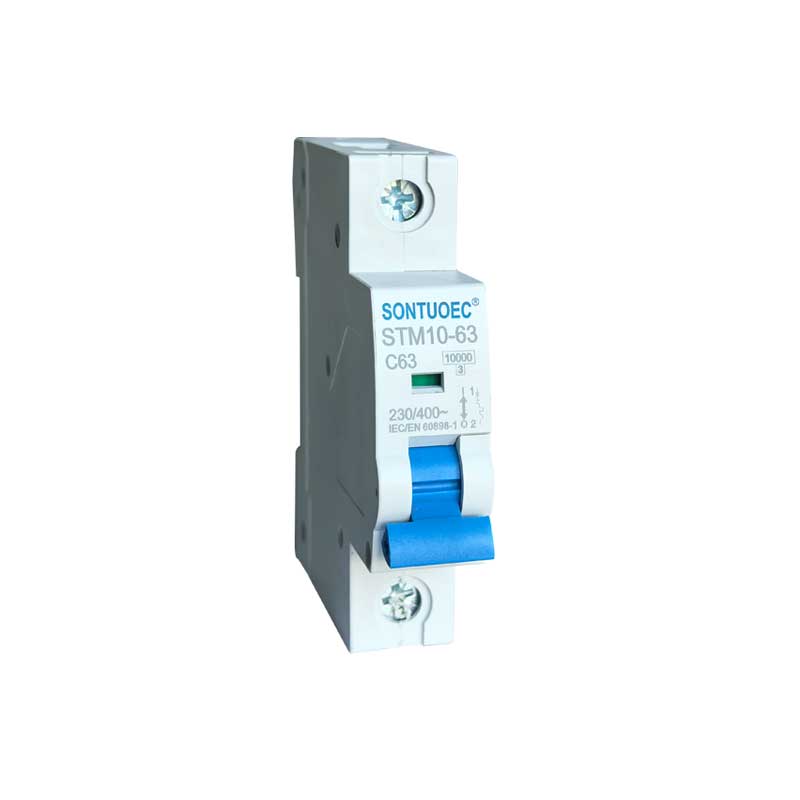

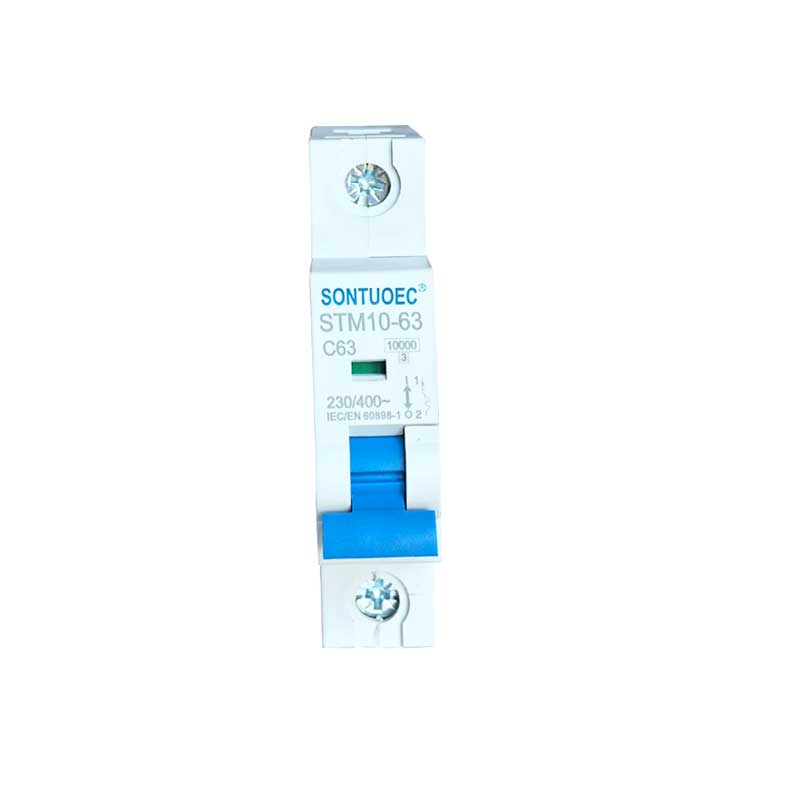

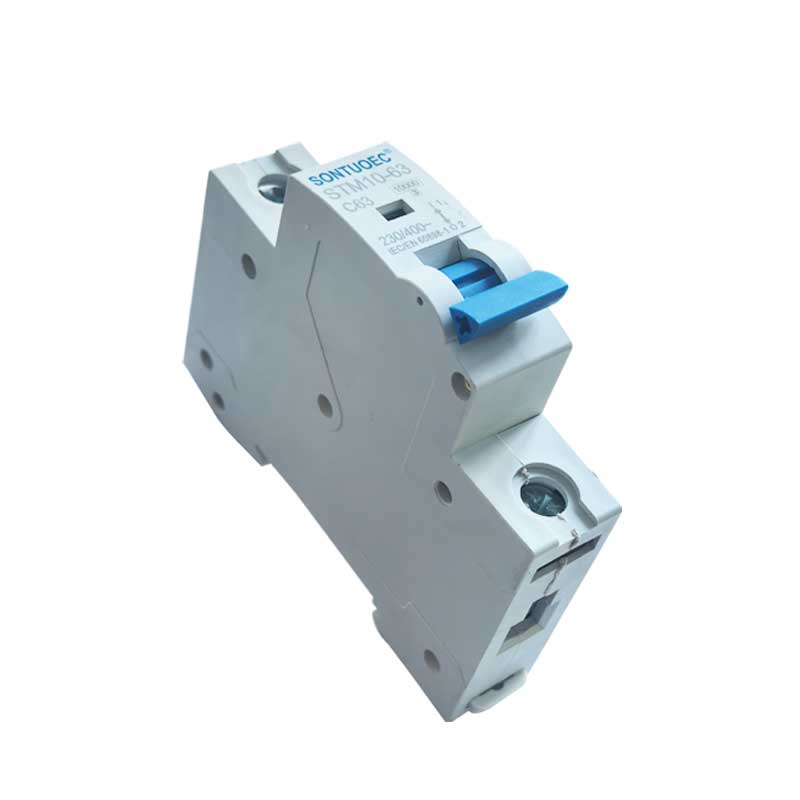

Sontuoec Factory langsung diobral MCB Stm10-63 Series 6ka Miniature Circuit breaker

SONTUOEC mangrupakeun salah sahiji suppliers / pabrik Cina specializing dina produksi rupa-rupa panerapan listrik leutik STM10-63 Series tinggi megatkeun circuit breaker miniatur boga fitur struktur canggih, kinerja dipercaya, megatkeun kapasitas tinggi, penampilan elegan jeung cangkang sarta bagian dijieunna tina bahan kalawan lalawanan dampak, fitur seuneu-retardant kuat. Éta cocog pikeun sistem kakuatan 50 atanapi 60 frékuénsi, Ue 400V sareng handap, Ui 63A sareng handap. Ieu utamana dilarapkeun dina wangunan kantor, tinggal, pikeun cahaya, distribusi kakuatan sarta overload jeung panyalindungan circuit pondok pakakas. Biasana, éta ogé tiasa dianggo salaku transfer sistem kakuatan anu henteu sering. Éta saluyu sareng standar IEC60898.1 sareng GB10963.1

Modél:STM10-63

Kirim Pananya

Panjelasan Produk

spésifikasi:

	Standar		IEC / EN 60898-1
Listrik	Dipeunteun ayeuna Dina	A	1,2,4,6,10,16,20,25,32,40,50,63A
Fitur	Kutub	P	1,2,3,4
	tegangan dipeunteun Ue	V	AC 230.400
	tegangan insulasi Ui	V	500
	Frékuénsi dipeunteun	Hz	50/60
	Kapasitas pegatna dipeunteun	A	3000, 4500, 6000
	Dipeunteun dorongan tahan tegangan (1.2/50)Uimp	V	4000
	tegangan test diéléktrik dina ind.Freq.for 1 mnt	Kv	2
	Gelar polusi		2
	Ciri pelepasan termo-magnétik		B, C, D
Mékanis	Kahirupan listrik	t	4000
Fitur	Kahirupan mékanis	t	10000
	Gelar panyalindungan		IP20
	Suhu rujukan pikeun setelan	ºC	30
	tina unsur termal	ºC	30
	Suhu lingkungan	ºC	-5~+40 (Aplikasi husus mangga tingal
	(kalayan rata-rata poean ≤35ºC)	ºC	koreksi kompensasi suhu)
	Suhu neundeun	ºC	-25~+70
Pamasangan	Jenis sambungan terminal		kabel / Pin-tipe busbar
	Ukuran terminal luhur / handap pikeun kabel	mm2	25
	Ukuran terminal luhur / handap pikeun kabel	AWG	3月18
	Ukuran termal luhur / handap pikeun busbar	mm2	25
	Ukuran termal luhur / handap pikeun busbar	AWG	3月18
	Torsi tightening	N*m	2
	Torsi tightening	Dina-lbs	18
	Pamasangan		dina rel DIN EN 60715 (35mm) ku alat klip gancang
	Sambungan		Ti luhur jeung handap

Pungsi utama STM10-63 Miniatur Circuit breaker

1. Overload panyalindungan: Lamun arus dina sirkuit ngaleuwihan nilai dipeunteun tina MCB, anu STM10-63 Miniatur Circuit Breakerwill otomatis motong off sirkuit dina hiji periode set waktu pikeun nyegah circuit sarta alat-alat ti overheating.

2. Perlindungan sirkuit pondok: Nalika sirkuit pondok lumangsung dina sirkuit, STM10-63 Miniatur Circuit Breaker bakal langsung motong sirkuit pikeun nyegah arus sirkuit pondok tina ngaruksak sirkuit sareng alat.

Perlindungan 3.Leakage (sababaraha MCBs boga fungsi ieu): pikeun MCBs kalawan panyalindungan leakage, nalika aya leakage dina sirkuit, STM10-63 Miniatur Circuit Breaker bakal gancang motong kaluar sirkuit ngajaga kaamanan pribadi.

Prinsip operasi MCBs

MCB biasana ngandung termal magnét atanapi éléktronik detektor perjalanan di jero, anu dianggo pikeun ngadeteksi parobahan arus dina sirkuit. Nalika arus teu normal, striker micu mékanisme tripping MCB, ngabalukarkeun STB1-63 Miniatur Circuit Breakerto gancang neukteuk sirkuit.

1.Thermal striker magnét: Ieu utilizes panas dihasilkeun nalika ayeuna ngaliwatan konduktor pikeun memicu tripping nu. Lamun arus badag teuing, konduktor panas nepi, ngabalukarkeun bimetal jero striker magnét termal ngabengkokkeun, sahingga triggering mékanisme tripping.

striker 2.Electronic: Ieu utilizes komponén éléktronik pikeun ngadeteksi parobahan ayeuna tur kadalikeun Peta mékanisme tripping. Nalika arus abnormal dideteksi, striker éléktronik ngirimkeun sinyal ka mékanisme tripping pikeun motong sirkuit.

Skenario Aplikasi MCB

MCBs loba dipaké dina sistem éléktrik di wewengkon padumukan, komérsial jeung industri pikeun ngajaga sirkuit jeung alat tina karuksakan disababkeun ku arus abnormal. Aranjeunna biasana dipasang dina kotak distribution, switchboards atanapi cabinets kontrol jeung dipaké salaku switch utama atawa switch cabang sirkuit a.

Pamilihan sareng Pamasangan MCBs

1.Selection: Lamun milih MCBs, Anjeun kudu mertimbangkeun faktor kayaning dipeunteun ayeuna tina sirkuit, tingkat tegangan, ciri panyalindungan, sarta naha panyalindungan leakage anu diperlukeun. Éta ogé penting pikeun mastikeun yén STB1-63 Miniatur Circuit Breaker dipilih luyu jeung standar kaamanan listrik lokal jeung peraturan.

2.Installation: The STB1-63 Miniature Circuit Breakershould dipasang dina garing, lingkungan ventilated bébas tina gas corrosive sarta mastikeun yén éta téh kabel neuleu na aman. Salila pamasangan, peraturan kaamanan listrik anu relevan sareng prosedur operasi kedah diperhatoskeun.
