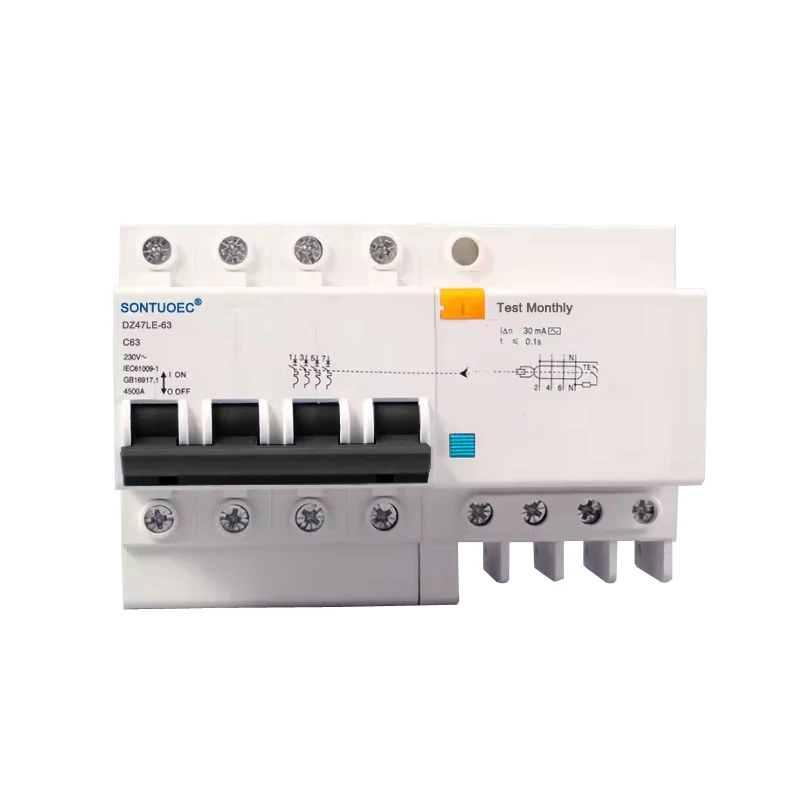

4P RCBO AC Tipe

4P RCBO AC Type mangrupakeun 4-kutub circuit breaker nu ngagabungkeun residual panyalindungan arus jeung overcurrent fungsi panyalindungan, utamana dirancang pikeun arus bolak-balik (AC) sirkuit. Éta otomatis tiasa motong catu daya nalika sésa-sésa ayeuna (nyaéta arus bocor) dideteksi dina sirkuit pikeun nyegah kahuruan listrik sareng kacilakaan kejutan listrik pribadi. Dina waktos anu sami, éta ogé ngagaduhan fungsi panyalindungan arus anu tiasa otomatis motong catu daya upami aya kaleuleuwihan atanapi sirkuit pondok dina sirkuit pikeun ngajaga kasalametan sirkuit sareng alat.

Modél:DZ47LE-63

Kirim Pananya

Panjelasan Produk

ngaran	Sisa Circuit Breaker kalawan Protection Overcurrent
Fitur	overload / sirkuit pondok / panyalindungan leakage
Kutub No	1P/2L,2P/2L,3P/3L,3P/4L 4P/4L
Megatkeun Kamampuh	3kA, 4.5KA, 6KA
Dipeunteun Ayeuna(A)	6A,10A,16A,20A,25A,32A, 40A,63A
Dipeunteun residual ayeuna operasi:	10mA, 30mA, 100mA, 300mA, 500mA
Dipeunteun Tegangan (V)	240/415v
pamasangan	jenis din rail
standar	IEC61009-1, GB16917-1
sertifikasi	CE

Prinsip operasi

Prinsip operasi Tipe AC 4P RCBO dumasar kana jumlah vektor arus sareng prinsip éléktromagnétik. Lamun arus dina sirkuit dina seuneu (L) jeung enol (N) kawat henteu sarua dina gedena, jumlah vektor tina arus di sisi primér tina sirkuit trafo teu nol, nu dibangkitkeun tegangan ngainduksi dina coil samping sekundér. Tegangan induksi ieu ditambahkeun kana relay éléktromagnétik, ngahasilkeun arus éksitasi nu nyiptakeun gaya demagnetizing sabalikna. Nalika arus sesar ngahontal nilai ayeuna operasi tina RCBO, gaya demagnetizing sabalikna ieu bakal ngabalukarkeun armature jero relay éléktromagnétik mun disengage ti yoke nu, ngadorong mékanisme operasi meta jeung neukteuk off sirkuit sesar ayeuna.

DZ47LE-63 runtuyan éléktronik bumi leakage panyalindungan circuit breaker cocog pikeun fase tunggal sirkuit padumukan AC 50Hz / 60Hz, dipeunteun tegangan 230V, sarta dipeunteun ayeuna 6A ~ 63A; 400V pikeun sirkuit tilu fase AC 50Hz / 60Hz. Bisa ngajaga circuit formulir overload jeung sirkuit pondok. Produk ieu gaduh kaunggulan volume leutik, kapasitas pegatna anu luhur, kawat hirup sareng garis enol dipotong dina waktos anu sami, ogé ngajagi jalma tina shock leakage listrik dina kasus kawat seuneu sareng garis enol dihubungkeun sabalikna.

Ieu conforms kana standar IEC61009-1,GB16917.1.

Fitur:

1) Nyadiakeun panyalindungan ngalawan shock listrik, sesar bumi, leakage ayeuna;

2) .Provides panyalindungan ngalawan overload, pondok-circuit na leuwih-tegangan;

3). volume leutik, kapasitas pegatna tinggi; kawat hirup sareng garis enol dipotong dina waktos anu sami;

4). Ukuran leutik jeung beurat, instalasi gampang tur wiring, kinerja tinggi jeung awét

5). Nyadiakeun ngalawan misoperation tripping disababkeun ku tegangan sakedapan jeung arus sakedapan.

Fitur & Kauntungan

Perlindungan multi-fungsi: The 4P RCBO AC Type ngagabungkeun panyalindungan arus residual jeung panyalindungan overcurrent pikeun nyadiakeun panyalindungan komprehensif pikeun sirkuit jeung alat.

Sensitipitas tinggi: Perlindungan anu sénsitip pisan ngalawan aplikasi ngadadak atanapi naékna laun tina arus AC sinusoida sésa ngajamin decoupling.

Rupa-rupa aplikasi: Cocog jeung sirkuit AC dina sistem distribusi kakuatan domestik, industri jeung komérsial, utamana pikeun hiji-seuneu-hiji-enol wiring.

Gampang dipasang sareng mertahankeun: desain struktural anu lumayan, gampang dipasang, sareng dina waktos anu sami gampang pikeun ngalaksanakeun pangropéa sareng perbaikan.

Skenario Aplikasi

4P RCBO AC Type ieu loba dipaké pikeun panyalindungan sirkuit AC di imah, kantor, enggon komérsial sarta fasilitas industri. Ieu utamana cocog pikeun aplikasi merlukeun panangtayungan duanana Seuneu na Zero kawat, kayaning sirkuit lampu, sirkuit stop kontak jeung panyalindungan parabot kayaning motor.

4P RCBO AC Type
